كيف تضمن تسطيح الأجزاء المطحونة CNC؟

في عالم التصنيع الدقيق ، يعد ضمان تسطيح الأجزاء المطحونة CNC جانبًا مهمًا يمكن أن يؤثر بشكل كبير على جودة المنتج النهائي ووظائفه. كمورد متمرس لطحن CNC للأجزاء ، واجهت تحديات مختلفة ووضعت استراتيجيات فعالة لتحقيق التسطيح المطلوب. في هذه المدونة ، سأشارك بعض الأفكار القيمة حول كيفية ضمان تسطيح الأجزاء المطحونة CNC.

فهم أهمية التسطيح

التسطيح هو التسامح الهندسي الذي يشير إلى حالة السطح حيث تكون جميع عناصر السطح في طائرة واحدة. في طحن CNC ، يعد تحقيق التسطيح المطلوب أمرًا بالغ الأهمية لعدة أسباب. أولاً ، الأجزاء المسطحة ضرورية للتجميع المناسب. إذا لم يكن الجزء مسطحًا ، فقد يؤدي ذلك إلى اختلال أثناء التجميع ، مما قد يتسبب في خلل المنتج بأكمله. ثانياً ، يؤثر التسطيح على أداء الجزء. على سبيل المثال ، في المكونات الميكانيكية ، يمكن أن تسبب الأسطح غير المتكافئة التآكل المفرط ، مما يقلل من عمر الجزء. أخيرًا ، غالبًا ما يكون التسطيح عاملاً مهمًا في تلبية مواصفات العملاء ومعايير الجودة.

العوامل التي تؤثر على التسطيح في طحن CNC

يمكن أن تؤثر عدة عوامل على تسطيح الأجزاء المطحونة CNC. فهم هذه العوامل هو الخطوة الأولى في تطوير استراتيجيات فعالة لضمان التسطيح.

مادة الشغل

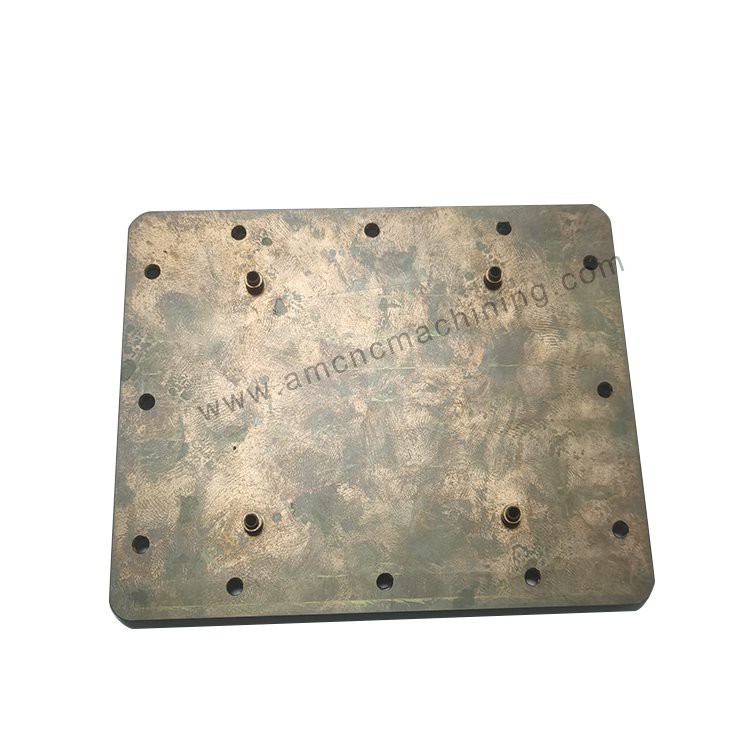

يلعب نوع المواد التي يتم طحنها دورًا مهمًا في تحديد التسطيح. المواد المختلفة لها خصائص فيزيائية مختلفة ، مثل الصلابة والليونة والتوصيل الحراري ، والتي يمكن أن تؤثر على عملية الطحن. على سبيل المثال ، قد تتطلب المواد ذات الصلابة العالية أدوات قطع أكثر قوة وسرعات قطع أبطأ لتجنب ارتداء الأدوات المفرطة وضمان الانتهاء من السطح السلس. من ناحية أخرى ، يمكن أن تسبب المواد ذات الموصلية الحرارية المنخفضة تراكم الحرارة أثناء الطحن ، مما يؤدي إلى التشويه والأسطح غير المستوية.الألومنيوم لطحن CNCهو اختيار شائع بسبب قابليته للآلات الممتازة وتكلفة منخفضة نسبيا. ومع ذلك ، فإنه يحتوي أيضًا على نقطة انصهار منخفضة نسبيًا ، مما يعني أنه يمكن أن يكون أكثر عرضة للتشويه الساخن إذا لم يتم طحنه بشكل صحيح.

أدوات القطع

تعد جودة وحالة أدوات القطع أمرًا بالغ الأهمية لتحقيق التسطيح. يمكن أن تسبب الأدوات الباهتة أو البالية قطعًا غير متساوية ، مما يؤدي إلى أسطح خشنة وسوء التسطيح. من الضروري استخدام أدوات القطع عالية الجودة المصممة خصيصًا للمواد التي يتم طحنها. بالإضافة إلى ذلك ، من الضروري صيانة الأدوات المنتظمة واستبدالها لضمان أداء ثابت. لطحن الألمنيوم عالي السرعةغالبًا ما تفضل مصانع نهاية كربيد بسبب صلابةها العالية ومقاومة التآكل.

إعداد الجهاز

إعداد الجهاز المناسب ضروري لضمان التسطيح. ويشمل ذلك محاذاة دقيقة من الشغل ، وأداة القطع ، ومحاور الماكينة. أي اختلال يمكن أن يسبب قطع غير متساو ويؤدي إلى سوء تسطيح. بالإضافة إلى ذلك ، يجب تعديل سرعة المغزل الخاصة بالماكينة ومعدل التغذية وعمق القطع بعناية لتتناسب مع المواد وأداة القطع. يمكن أن تؤدي الإعدادات غير الصحيحة إلى قوى القطع المفرطة ، والتي يمكن أن تتسبب في تشوه قطعة الشغل أو تكسر أداة القطع.

التثبيت

يمكن أن تؤثر الطريقة التي يتم بها عقد العمل أثناء الطحن أيضًا على التسطيح. يجب أن يوفر نظام التثبيت الجيد دعمًا مستقرًا ويمنع الشغل من الحركة أو الاهتزاز أثناء عملية الطحن. يمكن أن يتسبب التثبيت غير السليم في تحول الشغل أو تشوه ، مما يؤدي إلى أسطح غير مستوية. هناك أنواع مختلفة من طرق التثبيت المتاحة ، مثل Visses و Clamps و Magnetic Chucks. يعتمد اختيار طريقة التثبيت على حجم الشغل والشكل والمواد.

استراتيجيات لضمان التسطيح

استنادًا إلى العوامل المذكورة أعلاه ، فيما يلي بعض الاستراتيجيات التي يمكن استخدامها لضمان تسطيح الأجزاء المطحونة CNC.

اختيار المواد والتحضير

كما ذكرنا سابقًا ، يمكن أن يؤثر اختيار المواد بشكل كبير على التسطيح. عند اختيار مادة ، فكر في خصائصها الفيزيائية وكيف ستؤثر على عملية الطحن. بالإضافة إلى ذلك ، يعد إعداد المواد المناسبة ضروريًا. قد يشمل ذلك تلبيس المواد لتخفيف الضغوط الداخلية ، والتي يمكن أن تسبب التشويه أثناء الطحن.

تخطيط الأدوات

التخطيط الدقيق للأدوات أمر بالغ الأهمية لتحقيق التسطيح. يجب تصميم ممر الأدوات لتقليل قوى القطع وضمان إزالة المواد الموحدة. يمكن تحقيق ذلك باستخدام استراتيجيات القطع المناسبة ، مثل طحن التسلق أو الطحن التقليدي ، وتحسين هندسة ممر الأدوات. على سبيل المثال ، يمكن أن يساعد استخدام ممر أدوات متعرج في توزيع قوى القطع بالتساوي عبر سطح الشغل.

معايرة الآلة وصيانتها

تعد معايرة وصيانة الآلات العادية ضرورية لضمان أداء دقيق ومتسق. ويشمل ذلك فحص وضبط محاور الماكينة للمحاذاة ، وضمان تزييت مناسبة للأجزاء المتحركة ، وفحص حاملات أدوات القطع للارتداء. الآلة التي يتم صيانتها جيدًا أقل عرضة لإنتاج أجزاء ذات مسطح ضعيف.

التصميم والتحسين التثبيت

يجب تصميم نظام التثبيت لتوفير دعم مستقر ومنع الشغل من الحركة أو الاهتزاز أثناء الطحن. يمكن تحقيق ذلك باستخدام قوى التثبيت المناسبة وتصميم المباراة لتوزيع القوى بالتساوي عبر سطح الشغل. بالإضافة إلى ذلك ، فكر في استخدام أنظمة التثبيت المرنة التي يمكن أن تتكيف مع أشكال وأحجام شغل العمل المختلفة.

مراقبة الجودة والتفتيش

يعد تنفيذ عملية مراقبة الجودة والتفتيش أمرًا ضروريًا لضمان تسطيح الأجزاء المطحونة CNC. قد يشمل ذلك استخدام أدوات القياس الدقيقة ، مثل أجهزة قياس السطح أو آلات القياس التنسيق (CMMS) ، لقياس تسطيح الأجزاء. يجب إعادة صياغة أي أجزاء لا تفي بمواصفات التسطيح المطلوبة.

خاتمة

إن ضمان تسطيح الأجزاء المليئة بالسيرة CNC هو عملية معقدة تتطلب دراسة متأنية للعوامل المختلفة ، بما في ذلك مواد الشغل ، وأدوات القطع ، وإعداد الماكينة ، والتركيب ، وتخطيط ممرات الأدوات. من خلال فهم هذه العوامل وتنفيذ الاستراتيجيات الموضحة في هذه المدونة ، يمكنك تحسين تسطيح الأجزاء المطحونة CNC بشكل كبير وتعزيز الجودة الشاملة لمنتجاتك.

كمورد لأجزاء CNC الخدمات المطحونة، نحن ملتزمون بتزويد عملائنا بأجزاء عالية الجودة تلبي مواصفاتهم الدقيقة. إذا كان لديك أي أسئلة أو تحتاج إلى مزيد من المساعدة في ضمان تسطيح الأجزاء المليئة بالسيان ، فلا تتردد في الاتصال بنا. نتطلع إلى مناقشة متطلباتك ومساعدتك على تحقيق أفضل النتائج.

مراجع

• سميث ، ج. (2020). دقة طحن CNC: التقنيات وأفضل الممارسات. الصحافة الصناعية.
• جونز ، ر. (2019). كتيب الآلات مع أدوات القطع. إلسفير.
• براون ، أ. (2018). برمجة CNC المتقدمة للطحن. تعليم ماكجرو هيل.
